Vibrationsmotoren

Exzentrisch rotierende Masse (ERM), LRA und Magnet

Homepage » Vibrationsmotoren

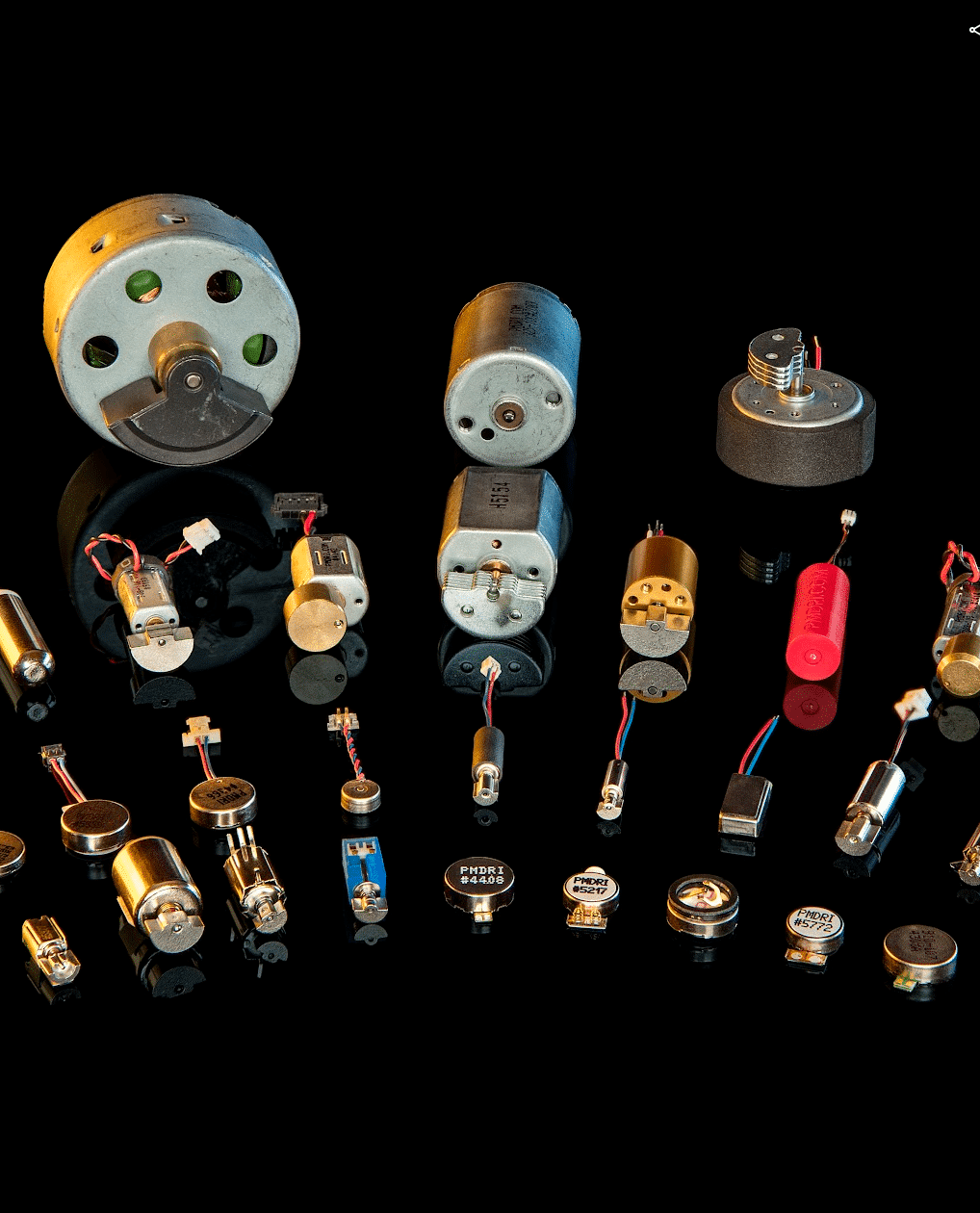

Breites Angebot an DC-Vibrationsmotoren mit serienmäßiger Bemusterung

PRECISION MICRODRIVES entwickelt und fertigt eine breite Palette hochwertiger, kostengünstiger DC-Vibrationsmotoren mit einem Durchmesser von weniger als 60 mm in verschiedenen Technologien. Jedes Modell wird auf Wunsch an das Kundenprodukt angepasst und ist somit für eine breite Palette individueller Anwendungen verfügbar.

Sprechen Sie mit einem Ingenieur

Lassen Sie sich von uns darin unterstützen, Vibrationsmotoren effizient in Ihr Endprodukt zu integrieren. Wir spezifizieren, validieren, testen und fertigen in hohen Stückzahlen Vibrationsmotoren für Ihre Serie.

Sechs Technologien

Es gibt viele Möglichkeiten, etwas in Schwingung zu versetzen! Mit unseren sechs Vibrations- und Haptik-Baureihen decken wir alle relevanten Technologien ab. Bei der Auswahl der besten Bauart für Ihre Anwendung unterstützen wir Sie persönlich vor Ort.

57 Modelle ab Lager

Wir unterstützen Sie bei der schnellen Entwicklung Ihrer Produkte. Wählen Sie ab Lager aus einer großen Palette von Bauformen mit unterschiedlichen Wicklungskonfigurationen für die sofortige Bemusterung – oder gleich für Ihre Fertigung.

Maßgeschneidert für Ihre Anwendung

Ihre Anwendung ist einzigartig? Dann ist Ihr Bedarf an kundenspezifischen Merkmalen oder an einer bestimmten Leistung für uns selbstverständlich. Entwickeln Sie zusammen mit unseren Anwendungsingenieuren den bestmöglichen Vibrationsantrieb für Ihr Endprodukt.

MUSTER BESTELLEN

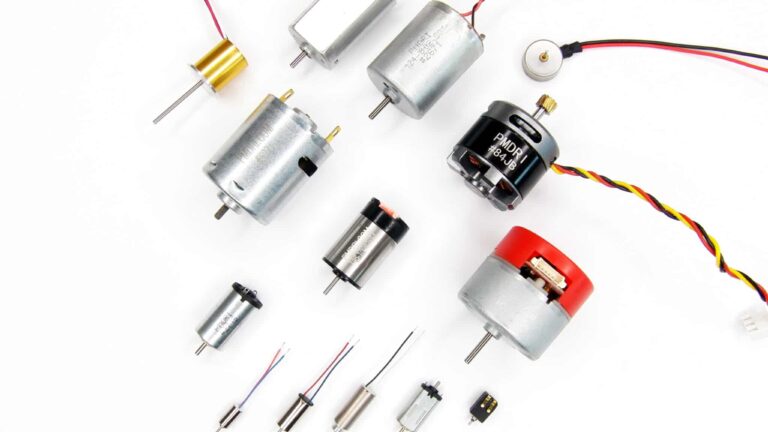

Motorenkatalog

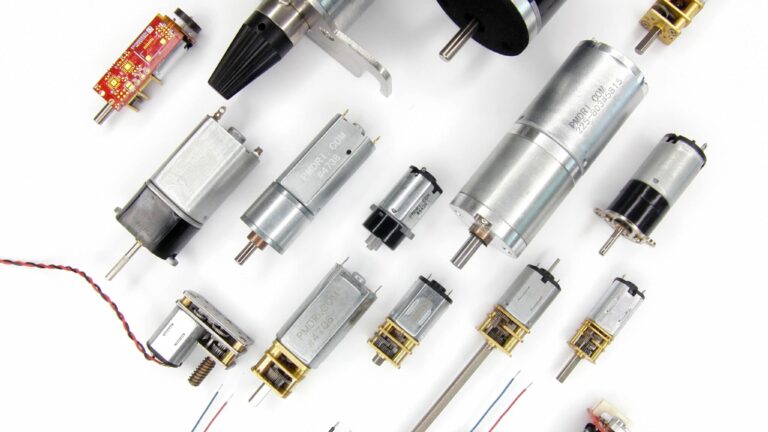

Zuverlässige, kostengünstige Miniatur-Antriebe: DC-Motoren, DC-Getriebemotoren und Vibrationsmotoren für Ihre anwendungsspezifischen Anforderungen.

KONSTRUKTION UND DESIGN

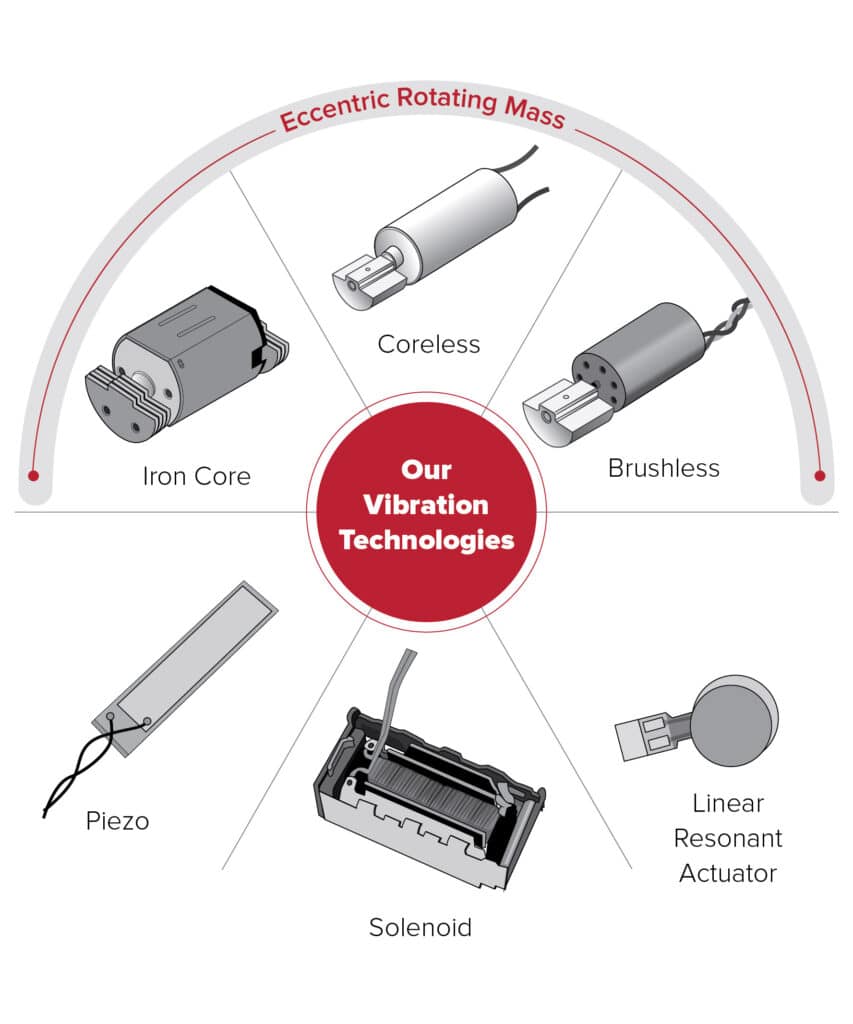

Technologien für Vibrationsmotoren

Unsere Anwendungsingenieure entwickeln Lösungen für Vibration und haptisches Feedback. Dabei wählen sie aus sechs Motortechnologien jene aus, deren Charakteristik am besten zu Ihrer Anwendung passt.

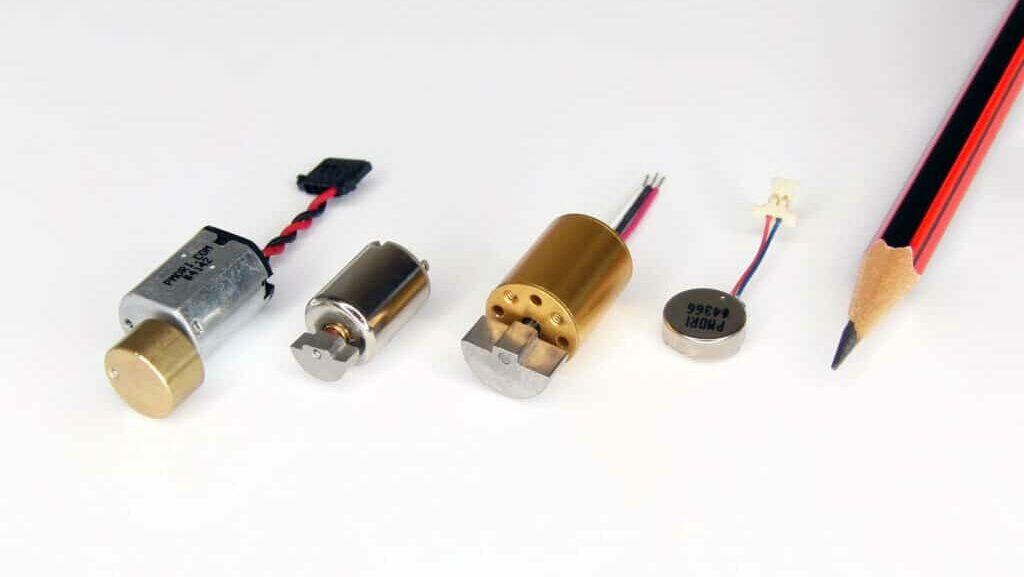

exzentrisch rotierende Masse (ERM)

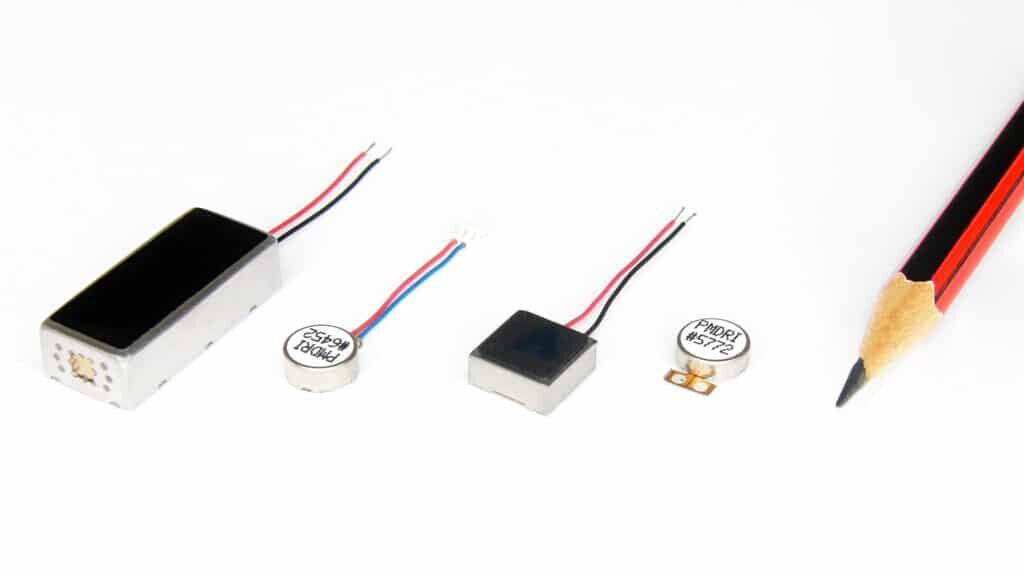

lineare Resonanzaktoren (LRAS)

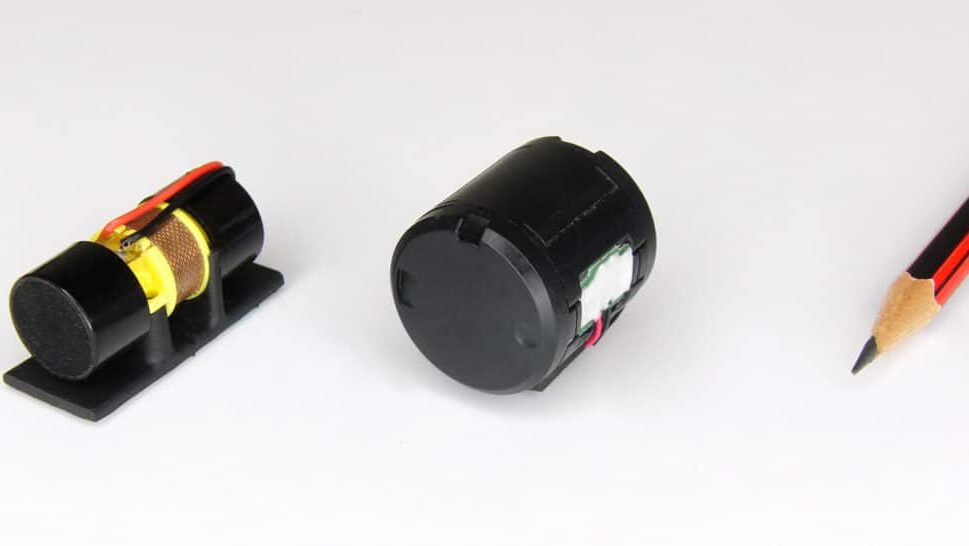

Magnetaktoren

PRÄZISIONSMOTOREN UND -AKTOREN

Typische Bauformen

Unabhängig von der verwendeten Vibrationstechnologie werden branchenübergreifend und in vielen Anwendungen immer wieder die gleichen Bauformen und Konstruktionsarten verwendet, besonders bei den elektrischen Anschlüssen und den digitalen Schnittstellen. Schauen Sie sich typische Anwendungsfälle aus der Praxis an, für die wir Vibrationsmotoren und -aktoren entwickelt und gefertigt haben.

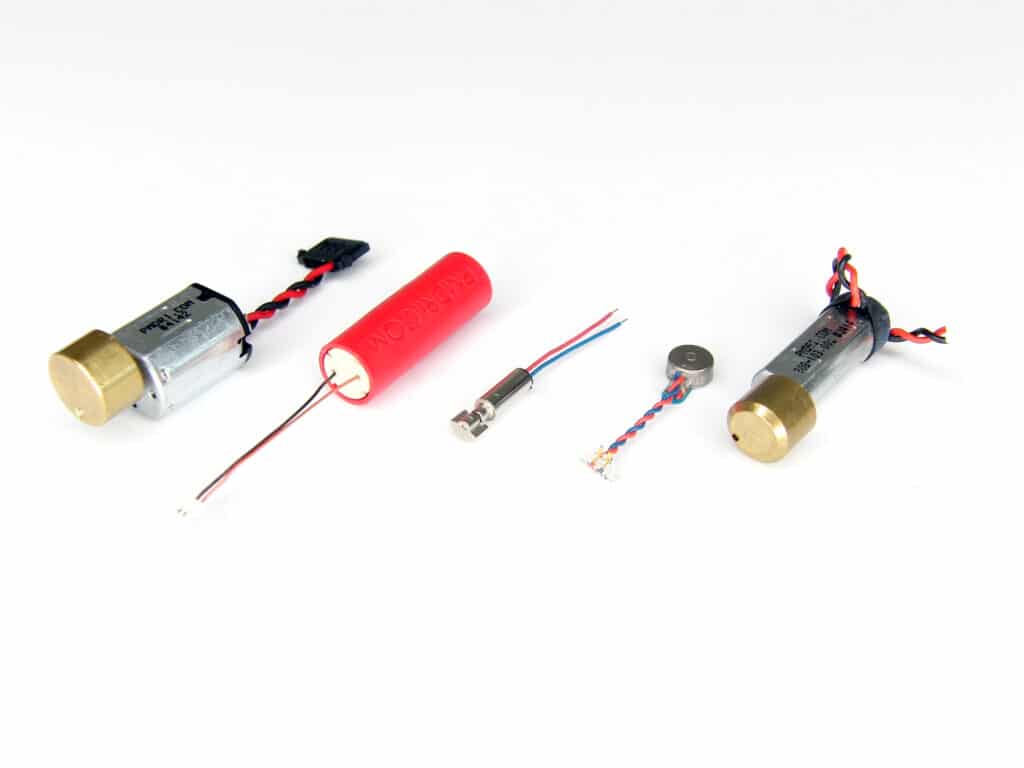

Vibrationsmotoren mit Anschlusskabel

Die meisten Vibrationsmotoren dieser Baureihe werden mit vormontierten Leitungen und Anschlüssen geliefert, die für Ihre jeweilige Anwendung in der Länge angepasst und mit dem passenden Stecker bestückt werden können.

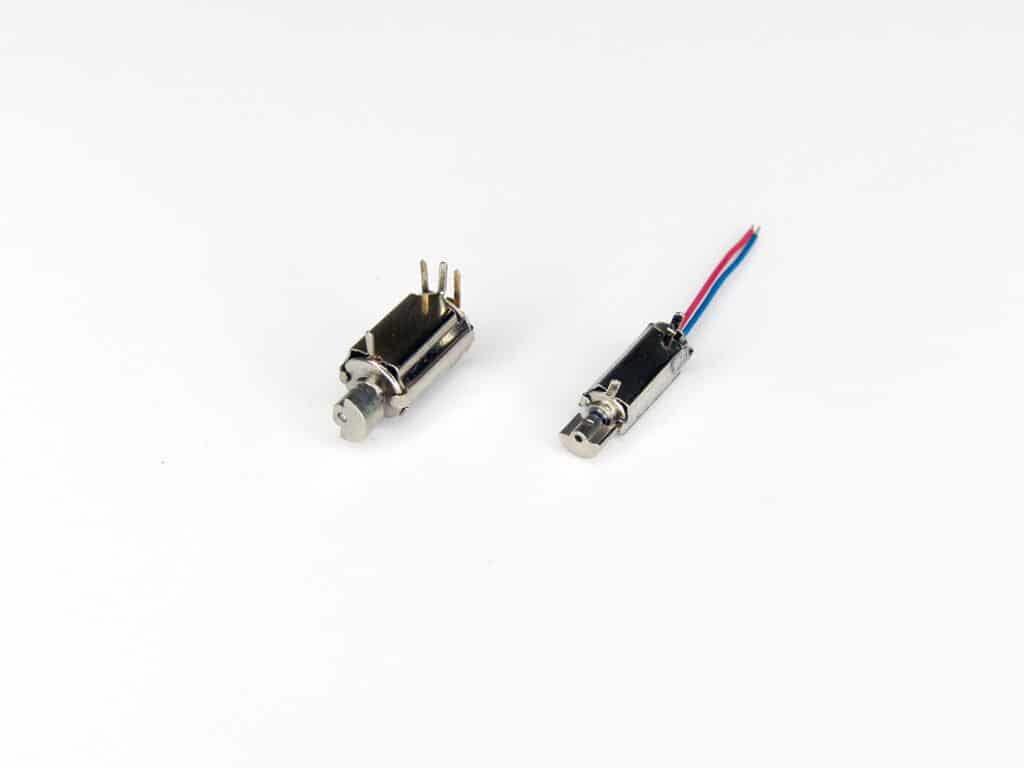

PCB-Vibrationsmotoren für Durchgangsbohrung

Diese Vibrationsmotoren werden durch die Bohrung von Leiterplatten montiert und über Stifte oder Kabel mit Strom versorgt.

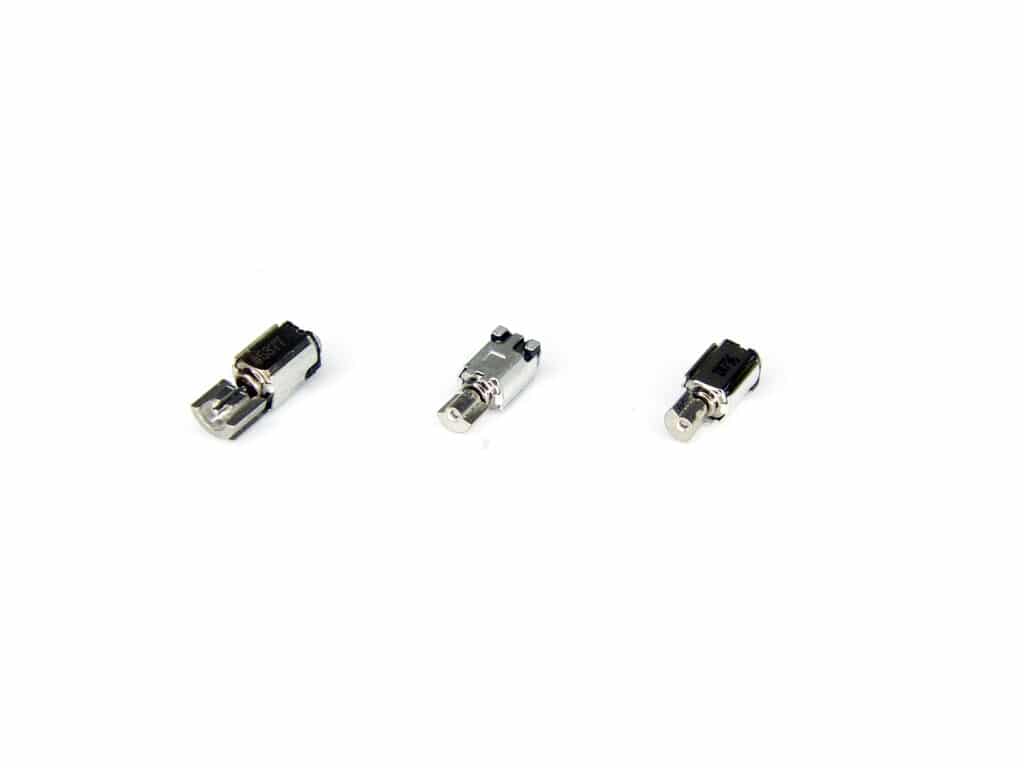

Reflow-Vibrationsmotoren (auf SMD)

Wir bieten eine breite Palette von Reflow-Vibrationsmotoren für das haptische Feedback an. Diese Bauart wird auf SMD-Bestückungsspulen geliefert.

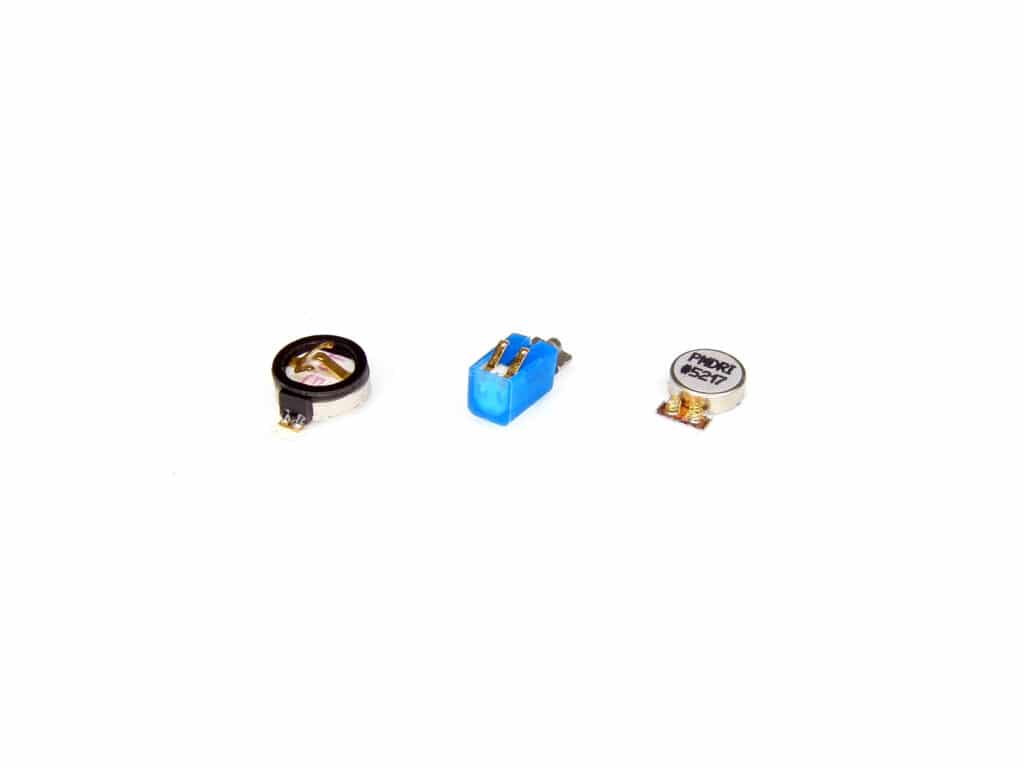

Federkontaktmotoren

Soll der Vibrationsmotor im Gehäuse montiert werden statt auf einer Leiterplatte?

Dann sind unsere Vibrationsmotoren für Federpads die beste Wahl.

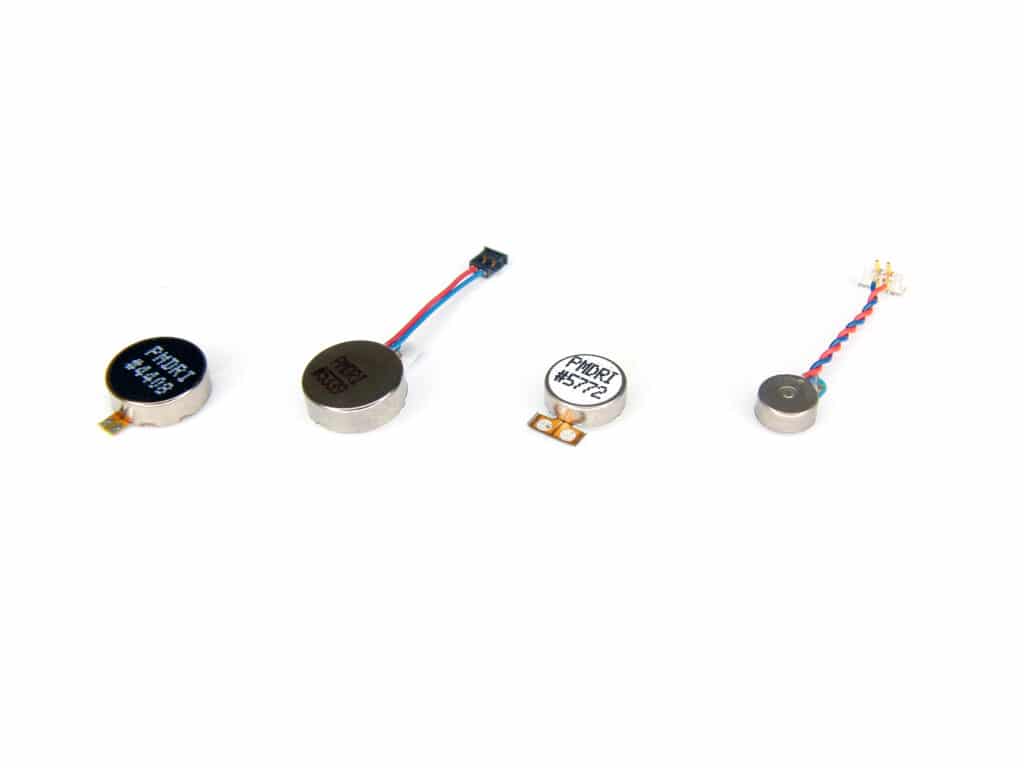

Coin- und Pancake-Vibrationsmotoren

Eine große Auswahl an ERM- und LRA-Motoren führen wir in Coin- und Pancake-Ausführung. Diese Modelle werden mit Kabel und Stecker oder mit Blattfederanschluss geliefert.

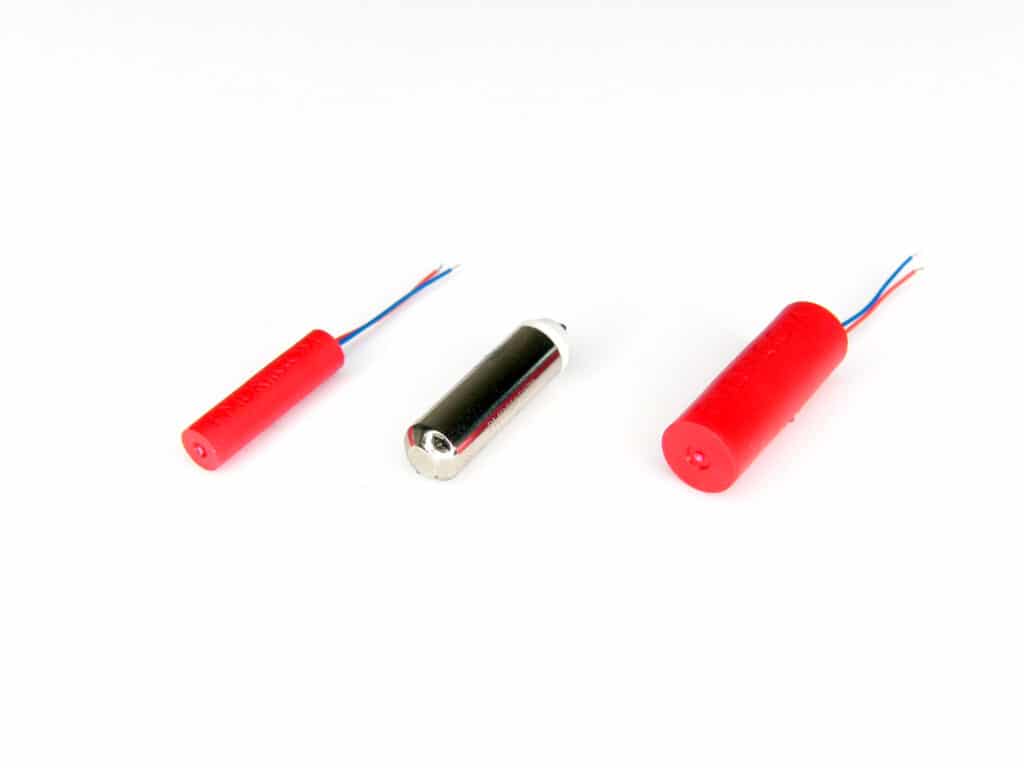

Gekapselte Vibrationsmotoren

Ist die Passgenauigkeit der ERM-Motoren ein Problem bei der Montage? Oder soll der Vibrationsantrieb eingegossen werden? Dann wählen Sie mit einem unserer Ingenieure das passende Modell in der gekapselten Variante aus.

ZUVERLÄSSIGER PARTNER FÜR DIE ENTWICKLUNG VON ANTRIEBEN

Wir verringern Ihre Risiken Im Produkt- Designprozess

Wir nutzen unsere bewährte Technologie, um Ihren Produkten zum besten Antrieb zu verhelfen, Ihre Kosten zu senken und um durch optimierte Konstruktionen Ihr Risiko zu beherrschen.

FÜR JEDE ANWENDUNG EIN EIGENES DESIGN

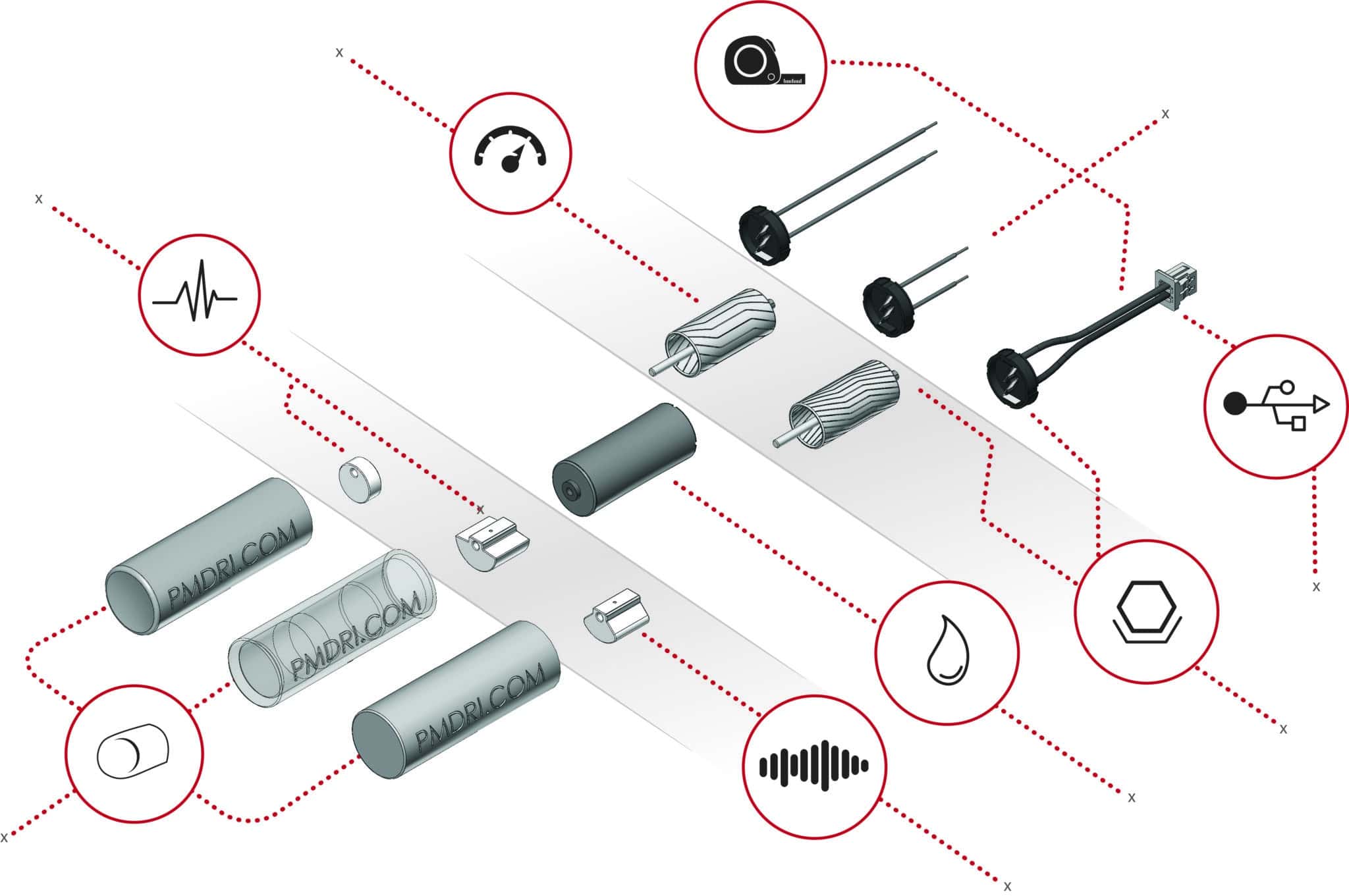

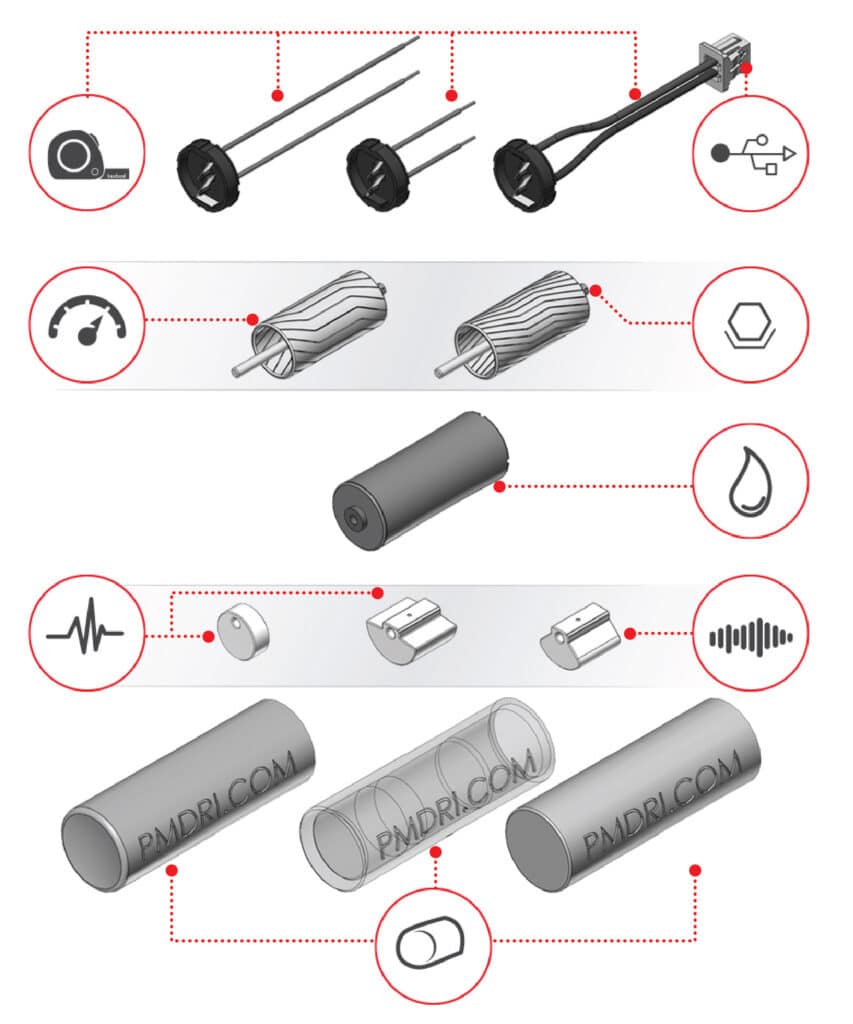

Beispiele für die Anpassung von Vibrationsmotoren

Unsere Vibrationsmotoren werden von unseren Ingenieur-Teams grundsätzlich für jede Kundenanwendungen neu entworfen und dem Verwendungszweck und den Einsatzbedingungen angepasst. Die interaktive Hotspot-Grafik zeigt einige der typischen Anpassungen an Vibrationsantrieben mit DC-Bürstenmotor, die aber genauso an bürstenlosen Motoren oder an Antrieben mit LRA-, Magnet- oder Piezotechnologie ausgeführt werden können.

  • Exzentrische Masse anpassen

    Größe, Material, Form und Anzahl der exzentrischen Masse(n) werden von unseren Ingenieuren in Zusammenarbeit mit Ihren Entwicklern angepasst, um den Arbeitsbereich von Schwingungsfrequenz und Schwingungsamplitude anzupassen.

  • Verkapselung

    Die rotierende Masse sollte für bestimmte Anwendungen abgedeckt werden. In einem weiteren Schritt kann der Motor vollständig abgedichtet werden, um ihn gegen das Eindringen von Flüssigkeiten zu schützen.

  • Wicklungsanpassung

    Wir entwerfen die Motorwicklungen unserer Standardmotoren für ein breites Spektrum an Leistungsanforderungen. Natürlich passen wir die Wicklung an Ihre Anwendung an. Kundenspezifische Wicklungen liefern einen anwendungsspezifischen Leistungslastpunkt, der in Verbindung mit einer geeigneten exzentrischen Masse eingestellt werden kann. Damit entsprechen die Amplituden- und Frequenzanforderungen exakt der jeweiligen Anwendung.

  • Leitungen werden individuell angepasst

    Die Anschlusslänge und in einigen Fällen auch die Leitungsstärke können an die Anforderungen der Anwendung sowie an bestimmte Steckverbinder angepasst werden. Die Leitungen werden üblicherweise direkt an die Kommutatoren in den Motoren gecrimpt; dabei achten wir auf eine fertigungsgerechte Konstruktion. Natürlich beraten wir Sie gerne.

  • Leitungen werden individuell angepasst

    Die Anschlusslänge und in einigen Fällen auch die Leitungsstärke können an die Anforderungen der Anwendung sowie an bestimmte Steckverbinder angepasst werden. Die Leitungen werden üblicherweise direkt an die Kommutatoren in den Motoren gecrimpt; dabei achten wir auf eine fertigungsgerechte Konstruktion. Natürlich beraten wir Sie gerne.

  • Brushes and commutator

    Die Bürsten und der Kommutator sind das Herzstück eines jeden Gleichstrommotors. Die Art der Beschichtung und die Methode, mit der die Komponenten beschichtet werden, haben großen Einfluss auf die Langlebigkeit des Motors, ebenso die Kommutatorpolitur und das verwendete Schmiermittel. Selbst mit langlebigen Bürsten sind diese Motoren preiswerter als bürstenlose Motoren mit vergleichbarer Leistung.

  • Lager und Schmiermittel

    Wir verwenden in unseren Vibrations¬antrieben Lager und Schmiermittel passend für die jeweilige Anwendungsumgebung. Bei größeren Vibrationsmotoren ist das Lager in der Regel die erste Komponente, die wegen der Zentrifugalkraft der exzentrischen Masse verschleißt. Unsere Entwicklungsingenieure stimmen die Verschleißgrenze der Lager gerne in einem persönlichen Gespräch mit Ihnen ab.

  • Resonanzfrequenz

    Jedes Gerät hat seine maximale Schwingungsamplitude bei einer ganz bestimmten Resonanzfrequenz. Vibrationsmotoren neigen dazu, sich auf dieser Frequenz einzuschwingen, wenn sie von Schwingungen benachbarter Bauteile angetrieben werden. Unsere Ingenieure unterstützen Sie gerne dabei, Ihre Anwendung dahingehend zu optimieren.

  • Klicken Sie auf die blauen Hotspots, um mehr zu erfahren…

ANWENDUNGSBEISPIELE

Beispielhafte Fallstudien

Vibrationsmotoren kommen in überraschend vielen Anwendungen zum Einsatz. Schauen Sie sich typische Anwendungsfälle aus der Praxis an, für die wir Vibrationsantriebe entwickelt und gefertigt haben.

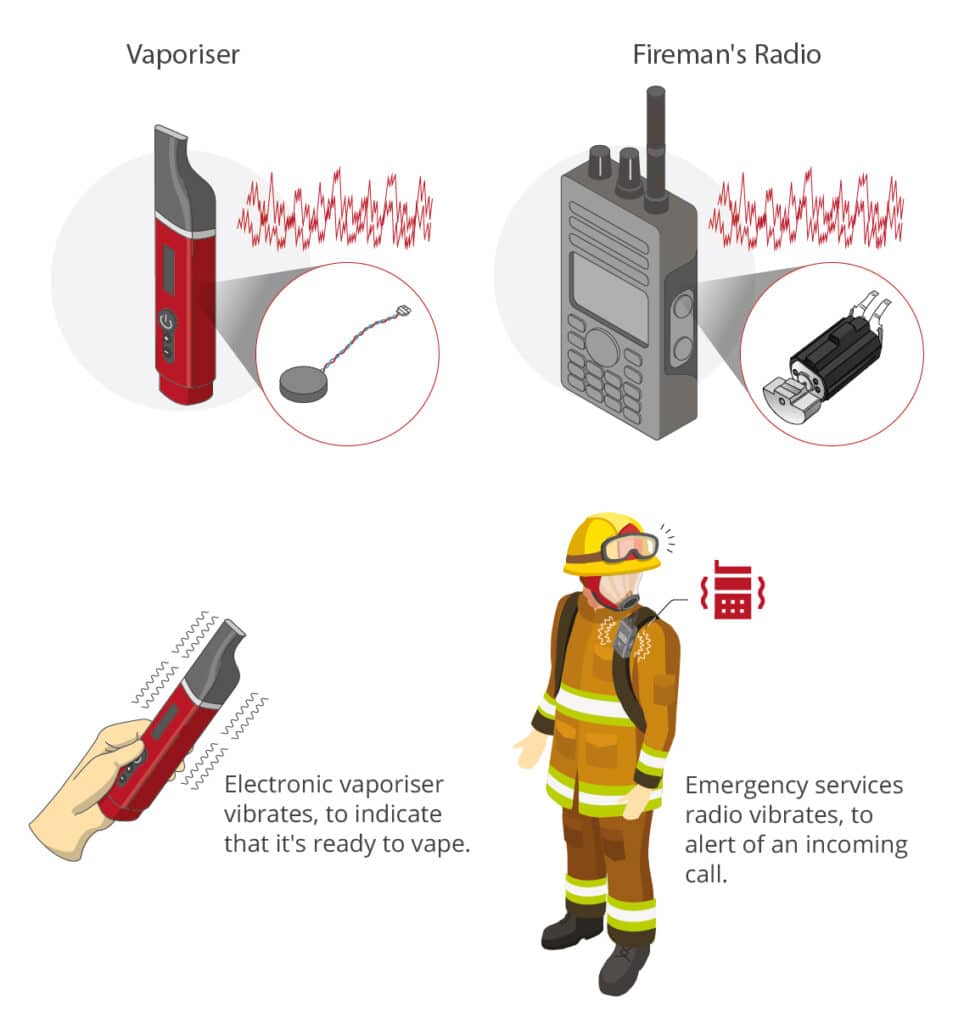

Vibrationsalarm

Der Vibrationsalarm dient dazu, die Aufmerksamkeit des Benutzers durch einen taktilen Alarm auf ein anderes Ereignis zu lenken. So vibriert beispielsweise ein Pager oder ein Smartphone, um auf eine eingehende Nachricht aufmerksam zu machen.

Das Funkgerät eines Feuerwehrmannes macht auf einen eingehenden Funkspruch aufmerksam. Das Beatmungsgerät macht auf den anstehenden Filterwechsel aufmerksam.

Ein Herzschrittmacher macht auf den kritischen Ladezustand der Batterie aufmerksam. Dies alles sind Beispiele für den Einsatz von Vibration. Mit diesem taktilen bzw. haptischen Signal werden akustische oder visuelle Anzeigen und Warnungen ergänzt oder ersetzt.

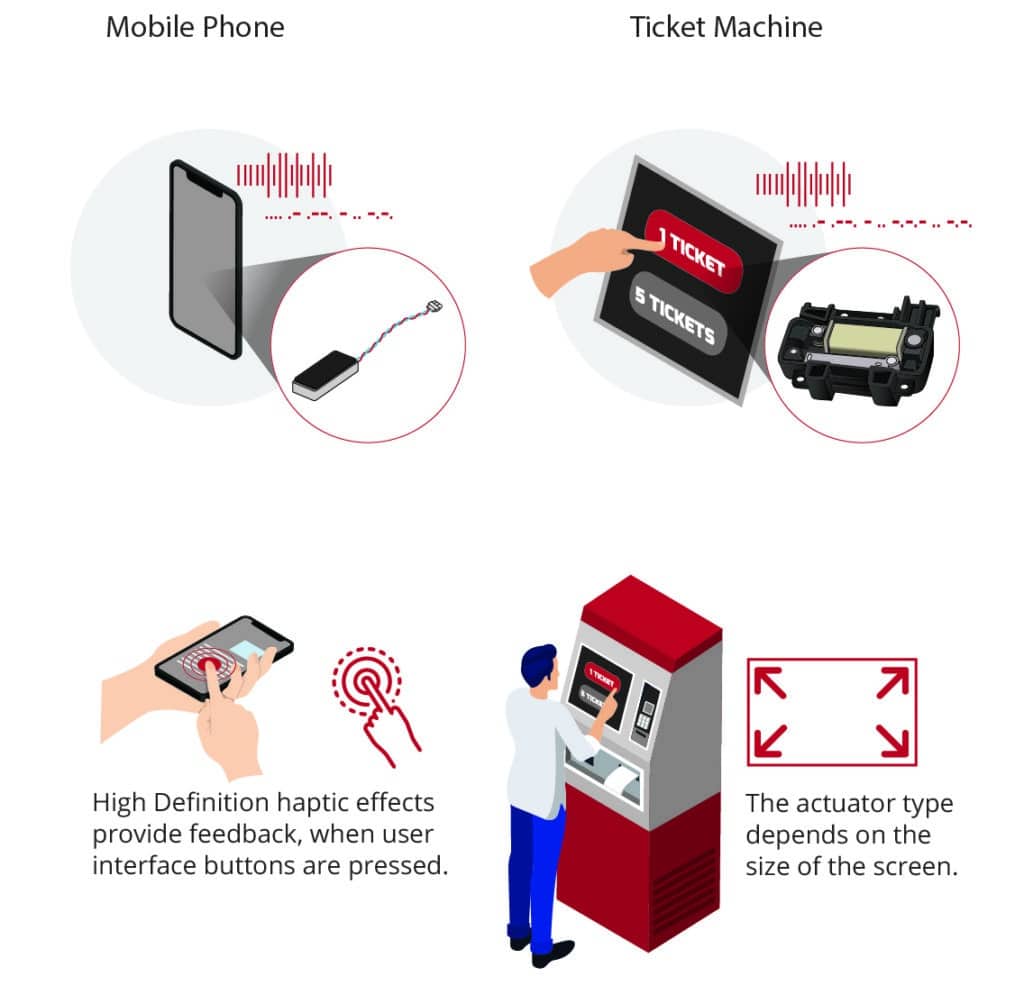

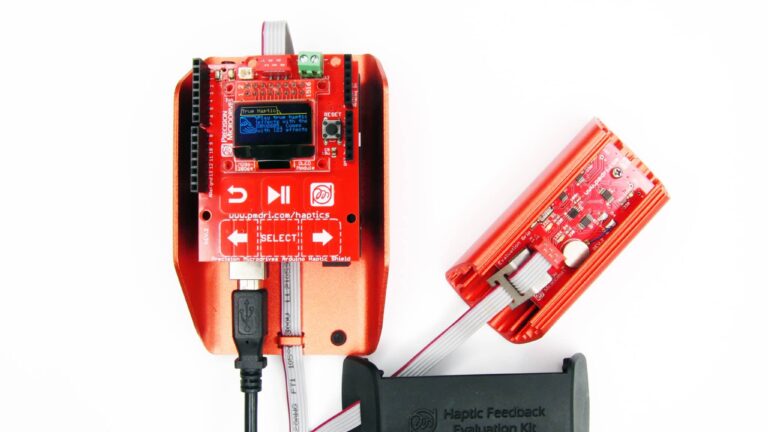

Haptik-Feedback für Touchscreens

Bei der Bildschirmhaptik simuliert ein Vibrationsmotor den Druckpunkt einer echten Taste, wenn der Benutzer auf dem flachen Bildschirm auf eine virtuelle Taste drückt.

Die Berührungssensoren des Bildschirms lösen einen Haptik-Treiber aus, der Impulssignale an die Vibrationsaktuatoren unter dem Bildschirm sendet. Die Aktuatoren versetzen den Bildschirm in Schwingungen – so hat der Benutzer das Gefühl, eine physische Taste gedrückt zu haben.

Sie können aus einer breiten Palette an Vibrationsmotoren und linearen Resonanzaktuatoren auswählen, die für haptische Bildschirmanwendungen optimiert sind. Neu ist unsere Serie von Hochleistungshaptikaktoren, die für das haptische Feedback größerer Bildschirme entwickelt wurden, z. B. am Point of Sale.

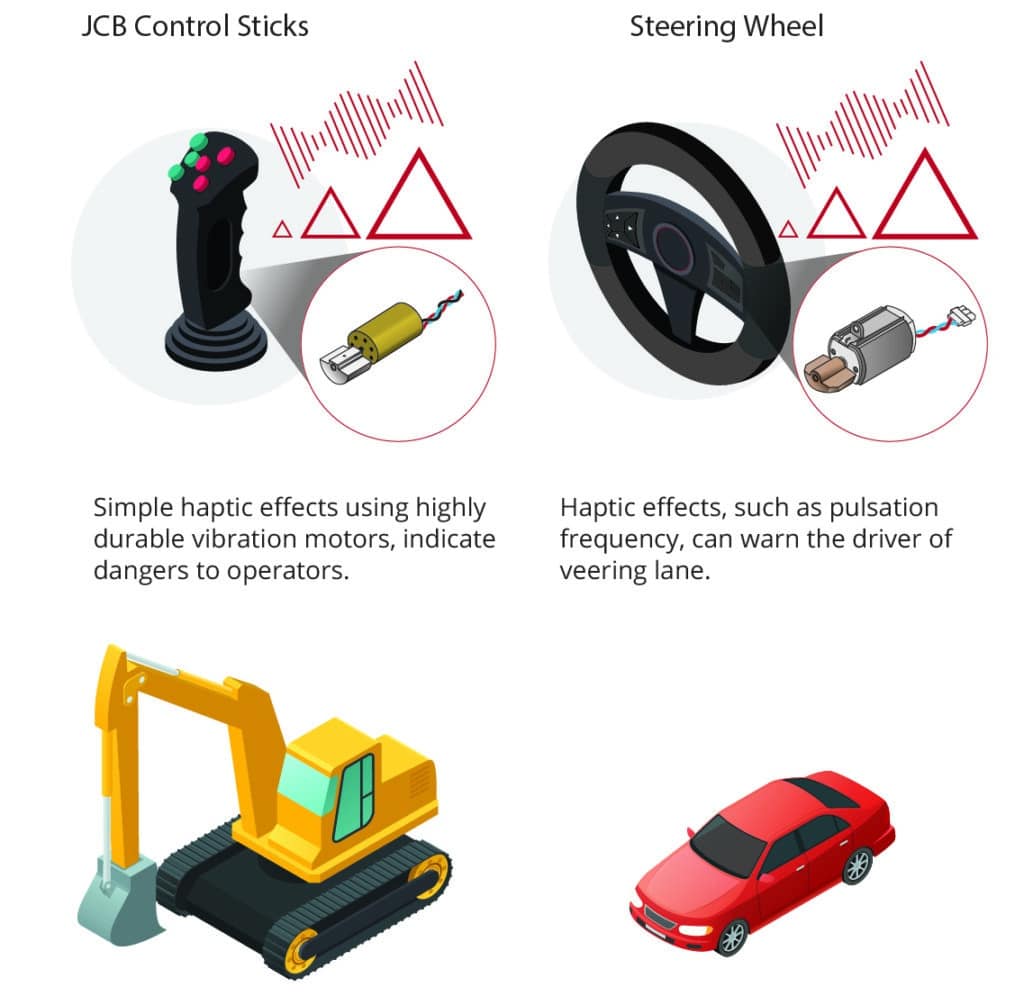

Haptik-Feedback für Benutzeroberflächen

Mit den Vibrationsmotoren von PRECISION MICRODRIVES können auch Benutzeroberflächen ohne Bildschirm mit Haptik-Feedback ausgestattet werden. Dazu gehören kapazitive Touch-Oberflächen ohne Bildschirm, zum Beispiel kapazitive Schalttafeln, aber auch Benutzerschnittstellen wie Joysticks oder Maschinensteuerungshebel. Mit dieser Technik können Vibrationsmotoren in Steuersäulen und Bediengriffen Informationen an den Maschinenbediener zurückspielen. Dies ist die erweiterte Version des Vibrationsalarms. Den Anwendern können damit mehr Informationen übermittelt werden als nur der Alarm selbst.

Viele Gegenstände lassen sich in haptische Benutzerschnittstellen umwandeln: Schuhe, die dem jeweiligen Fuß an einer Kreuzung die Richtung vorgeben – oder Lenkräder, die als Teil des Spurhaltewarnsystems vibrieren.

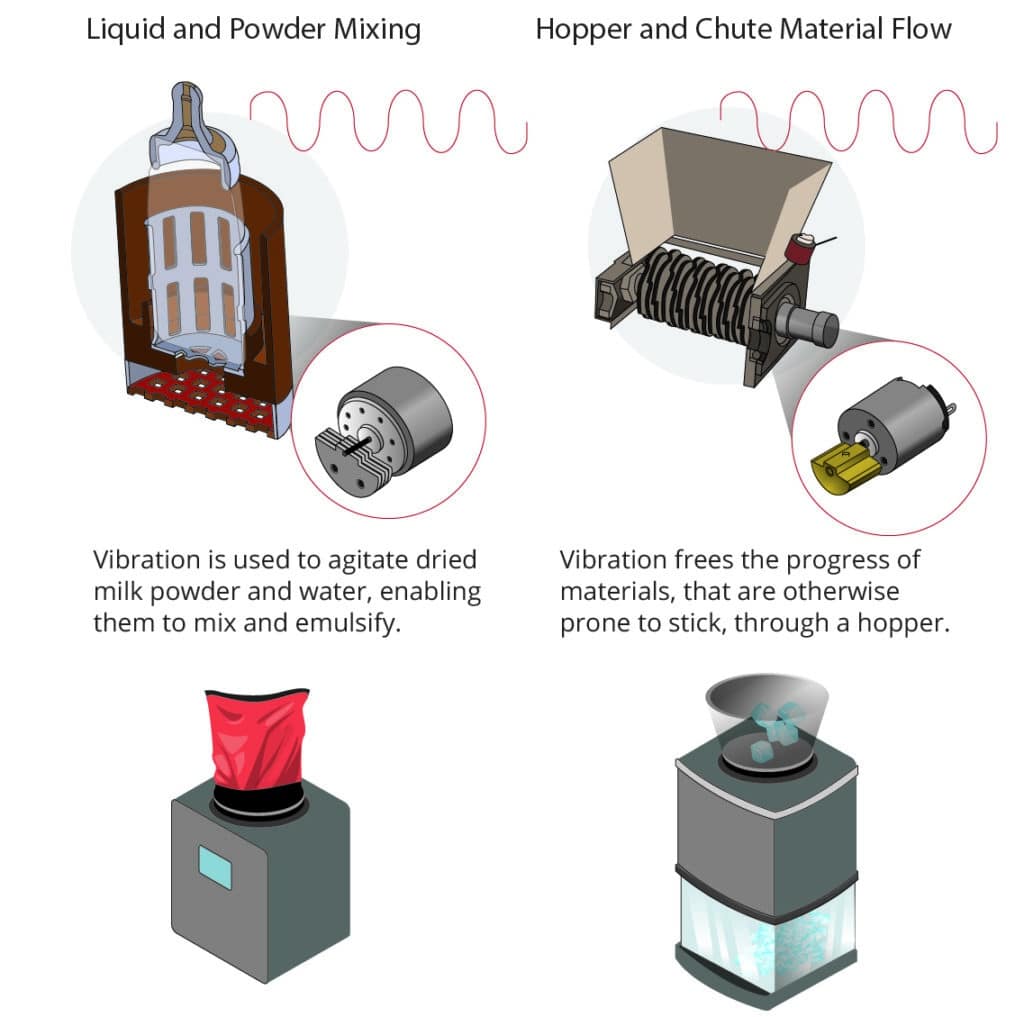

Vibration als mechanische Hilfe für die Industrie

Vibration wird in industriellen Prozessen eingesetzt, um die Bewegung von Material anzustoßen oder zu unterstützen, z. B. in Verkaufsautomaten und Laborgeräten.

Weitere Beispiele: Eiswürfel auf der Rutsche einer Zerkleinerungsmaschine in Bewegung setzen, Drähte durch den Trichter einer Drahtkräuselmaschine rieseln lassen, Flüssigkeiten emulgieren oder Pulver mischen.

Kleine Gegenstände, Drähte und ähnliche Materialien neigen dazu, bei der automatischen Förderung oder beim Fallen durch Schächte und Trichter stecken zu bleiben. Pulver lassen sich nicht gut vermischen. Mit einer Vibrationsquelle am Förderband, am Trichter oder am Mischtrog lassen sich diese Materialien lösen oder vereinzeln. Wir bieten eine breite Palette an Antrieben für diese Anwendung, darunter bürstenlose Vibrationsmotoren mit sehr hoher Lebensdauer für den Dauerbetrieb.

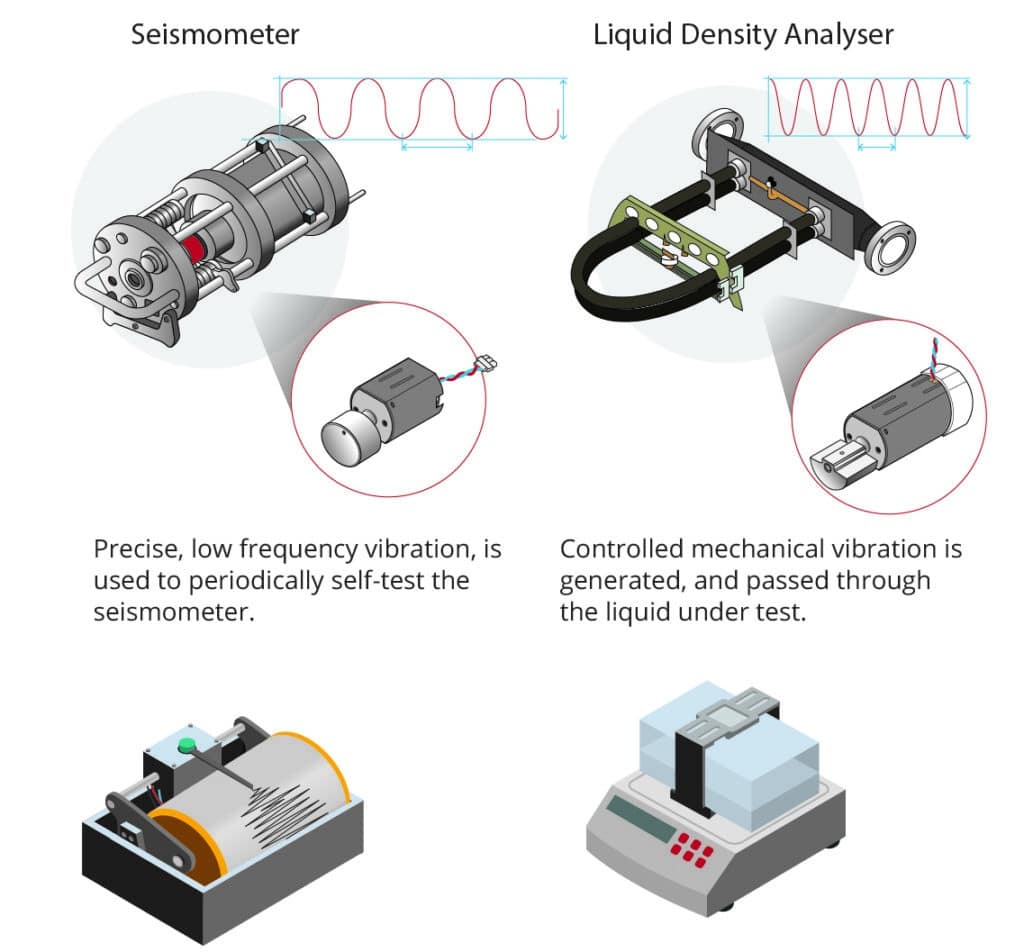

Vibration für Materialanalyse

Eher ungewöhnlich ist die Verwendung unserer Vibrationsmotoren bei der Instrumentierung und Materialanalyse.

Bei einigen Seismometern und an Sensoren zur Schwingungsüberwachung werden unsere Vibrationsantriebe als Teil der Selbstüberwachung mit Selbsttestalgorithmen eingesetzt. Das verringert die Wahrscheinlichkeit falsch-negativer Messwerte in den Instrumenten.

Einige Geräte in der Materialprüfung senden gezielt Schwingungen durch das zu prüfende Material. So lässt sich messen, wie sich die Schwingungssignale im Medium ausbreiten.

Unserer Vibrationsantriebe sind für diese Anwendungen geeignet, weil wir sie auf jeden definierten Frequenzbereich und jede definierte Amplitude exakt einstellen können. Dennoch bleiben sie preiswert, weil wir selbst die individuell angepassten Antriebe auf eigenen Fertigungslinien in großen Stückzahlen produzieren.

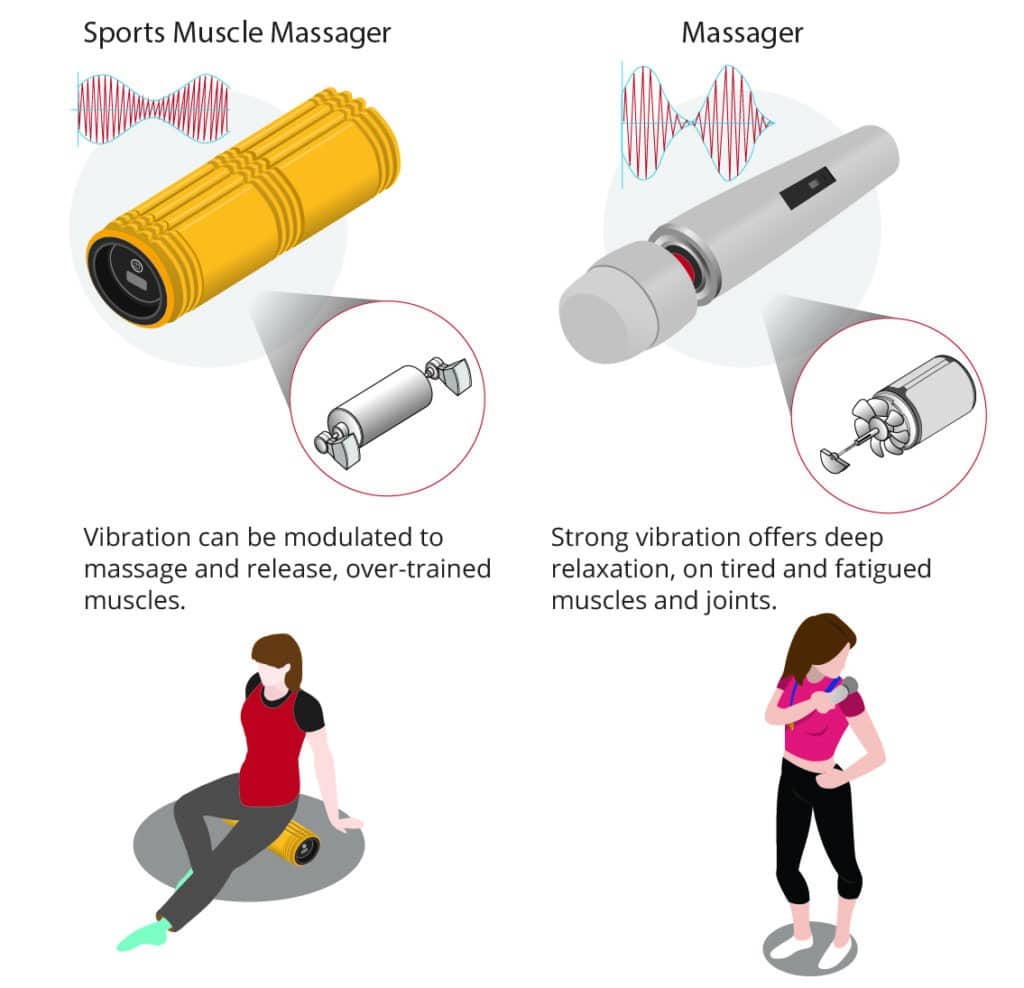

Vibration im Gesundheitswesen

Eine genauso beliebte wie unerwähnte Verwendung von Vibrationsmotoren sind „Good Vibrations“ – Vibrationsantriebe für Erwachsenenspielzeug und Massagegeräte als Konsumgüter.

Genauso werden Vibrationsmotoren aber auch in medizinischen Geräten zur Schmerzlinderung an Gelenken eingesetzt oder in Geräten, mit denen Triggerpunkte bei ermüdeten und übertrainierten Muskeln gelöst werden.

Die Anwendungen im Gesundheitswesen verlangt das präzise Einhalten von Frequenzen und Amplitude. Die Vibrationsantriebe von PRECISION MICRODRIVES sind für diese Anwendungen aus zwei Gründen geeignet: Zum einen können wir die Schwingung auf jede definierte Frequenz und jede definierte Amplitude exakt einstellen. Zum anderen können wir das Vibrationssystem so abstimmen, dass es die Resonanzfrequenzen der Anwendung nutzt oder ganz vermeidet.

WARUM PRECISION MICRODRIVES?

Argumente für die Zusammenarbeit

Kundenspezifische Baugruppen

Kompetenz und Erfahrung bei Neuentwicklungen

Vollständige Qualitätskontrolle

Perfekte Antriebsauslegung

Langlebigkeitstests

Prüfprotokolle für die Serialisierung

PRÄZISIONSVERFAHREN

Unsere Fähigkeiten

Unsere Entwickler-Teams unterstützen Sie auf dem gesamten Weg vom Layout über den Prototyp bis zur kosteneffizienten Serienfertigung:

Motoren mit und ohne Getriebe als Antriebseinheit für eine breite Palette von Anwendungen in der Industrie, der Medizintechnik und der Konsumgüterproduktion.

Unsere Fertigungslinien sind flexibel – abhängig von Anwendung und Anspruch fertigen wir hohe Stückzahlen oder hochpräzise Antriebseinheiten für eine hohe Wertschöpfung.

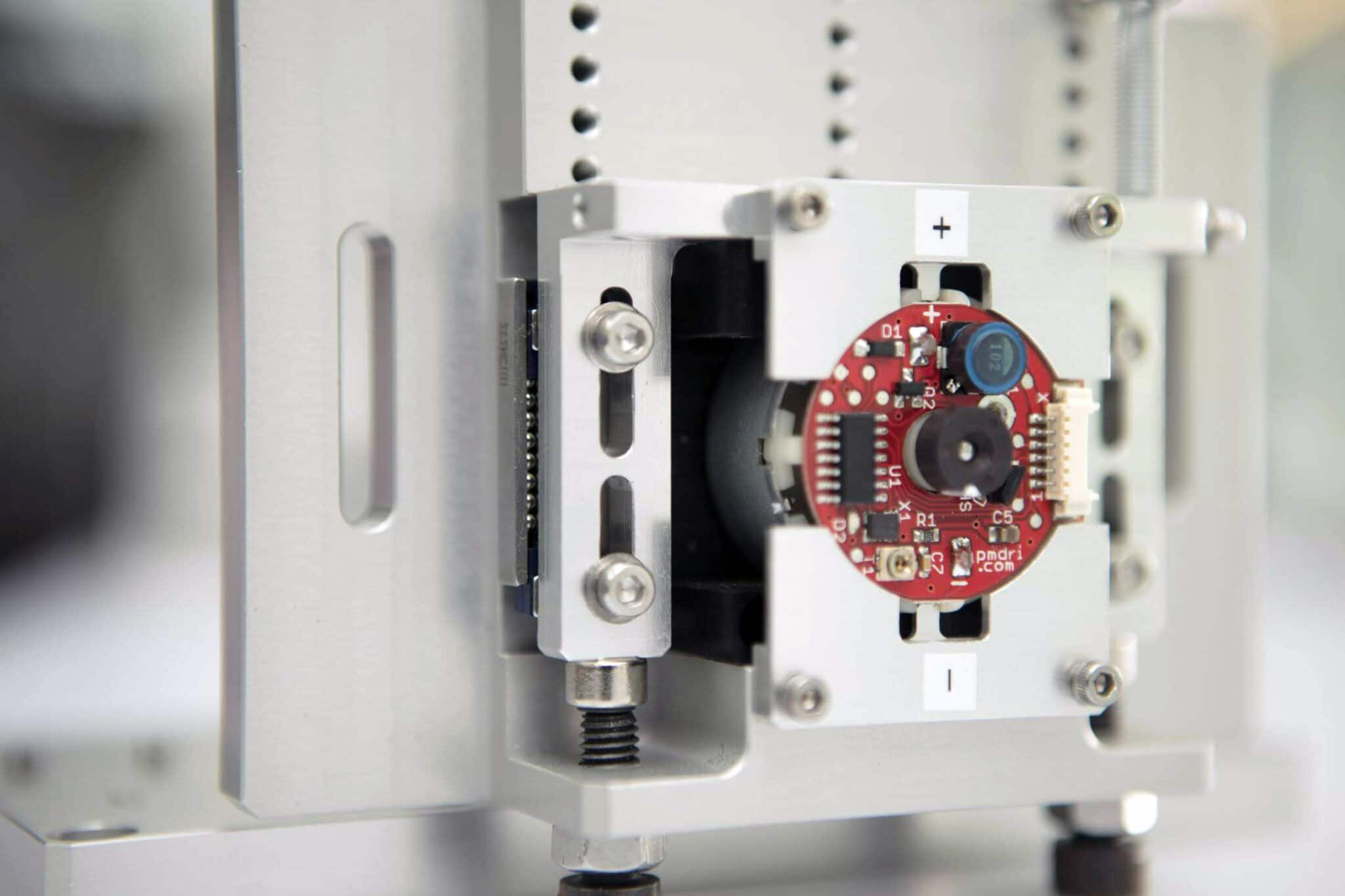

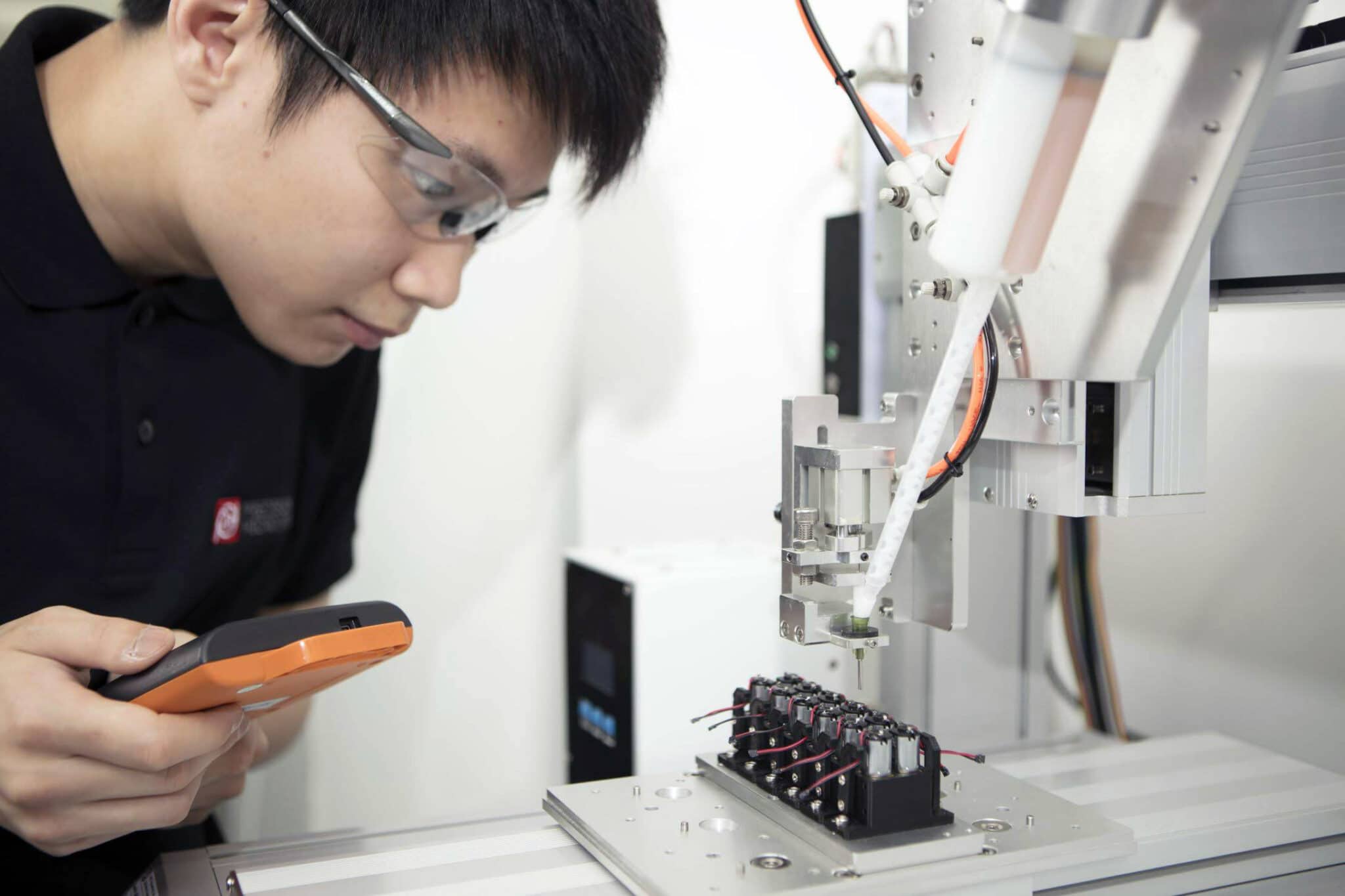

Für die Prüfung jeder einzelnen Probe und jeder Produktionscharge verwenden wir eigens entwickelte Prüfgeräte.

Gleichbleibend hohe Qualität und Unterstützung während des gesamten Produktlebenszyklus.

Wir liefern Motoren und Antriebe nach ihren Vorgaben pünktlich und passend für Ihren Fertigungsprozess.

Als Konstrukteur und Hersteller von Gleichstrommotoren, Getriebemotoren, Vibrationsmotoren und Haptik-Feedback sowie kundenspezifischen Antrieben sind wir nach ISO 9001:2015 zertifiziert.

Mehr Entdecken

Anwendungsbeispiele

Überzeugen Sie sich anhand unserer bisherigen Projekte für unterschiedlichste Anwendungen – maßgeschneiderte Motoren, Antriebe und individuelle Konstruktionen für die Kraftübertragung von PRECISION MICRODRIVES.

Präzisions-Mikroantriebe

Ob Sie nur eine Motorkomponente oder einen vollständig ausgereiften, komplexen Antrieb benötigen – wir sind für Sie da. Erfahren Sie mehr über unser Unternehmen.

Präzision

Geprüfte und zuverlässige Präzisionsprodukte, perfekt für Ihre Anwendung.
