Haptisches Feedback

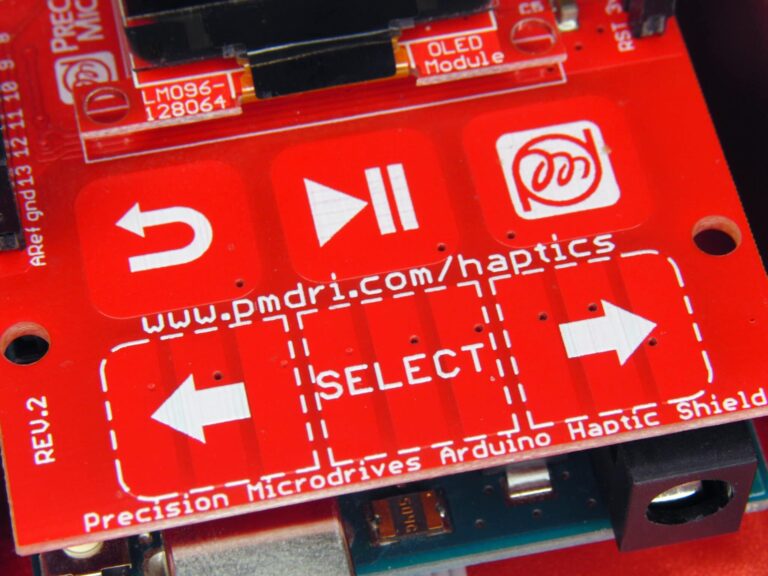

Die Sensoren in der Berührungsfläche registrieren die Berührung sowie deren Position und übermitteln die Daten an den Mikrochip. Die Berührungsparameter werden direkt (so schnell wie möglich) an den haptischen Treiber gesendet.

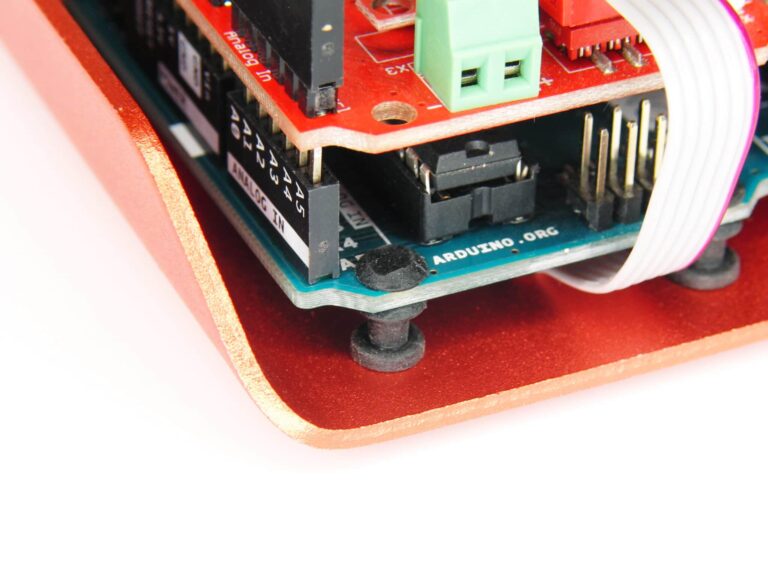

Ist ein Vibrationsmotor oder ein haptischer Aktuator an einem starren Körper befestigt, wird ein Großteil der Energie von der Berührungsfläche an das Gehäuse oder die Trägerplatte abgeleitet. Die Aufhängung dient dazu, den Berührungsbereich vom Rest des Geräts zu entkoppeln, damit die haptische Energie nur die Berührungsfläche zum Schwingen bringt.

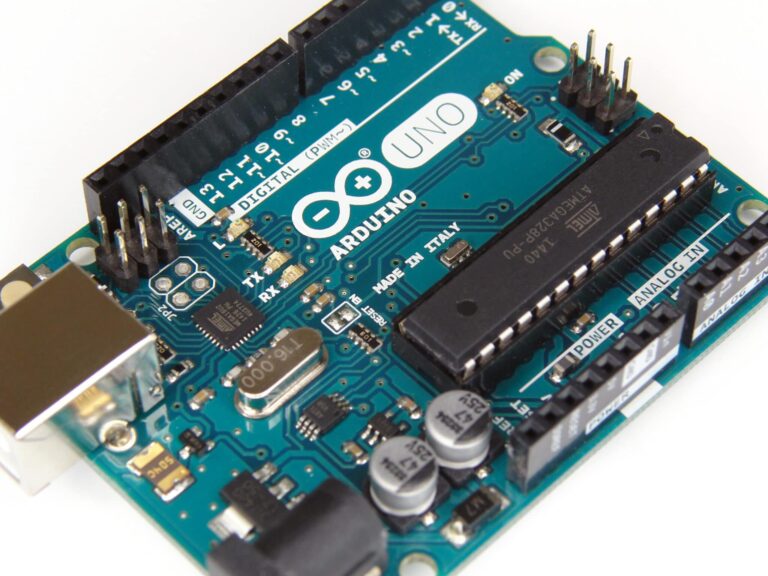

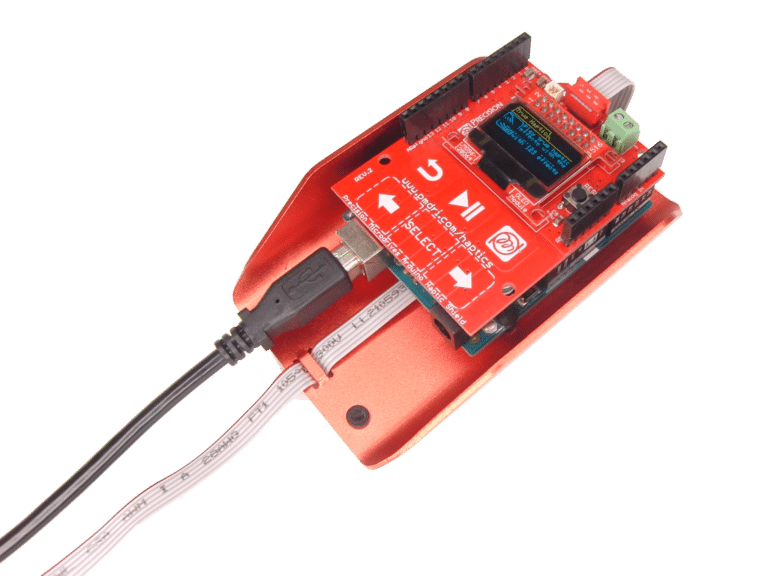

Der Hostprozessor der Anwendung, in unserem Beispiel ein Arduino Uno, nimmt die Signale vom Berührungssensor auf, verarbeitet sie und veranlasst das Gerät anschließend, entsprechend der Programmierung zu reagieren.

Unsere Geräte schalten nicht zwischen dem Berühren der Schaltfläche und dem Haptischen Feedback – Aktion und Reaktion sind ein Schaltprozesses. So erreichen wir, dass der Nutzer im Moment der Berührung das Gefühl hat, eine Taste gedrückt zu haben.

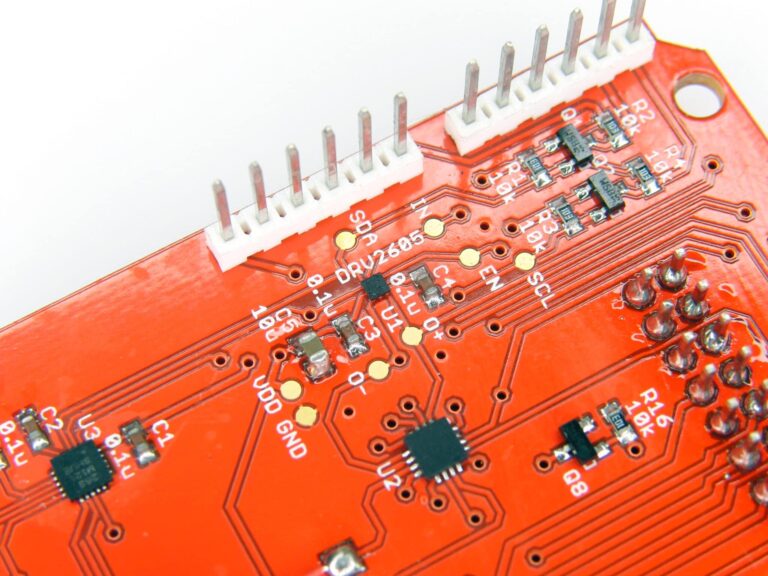

Der haptische Treiber empfängt ein Signal vom Berührungssensor und beginnt sofort mit der Ansteuerung der Vibrations-aktuatoren oder -motoren: Das Signal des Berührungssensors weist den haptischen Treiber an, die gewünschten und programmierten Effekte von den Aktuatoren generieren zu lassen.

Die Aktuatoren werden nun vom haptischen Treiber mit einer Reihe von Signalen angesteuert und damit beschleunigt und wieder abgebremst. So werden die Impulse erzeugt, die der Benutzer fühlen soll.

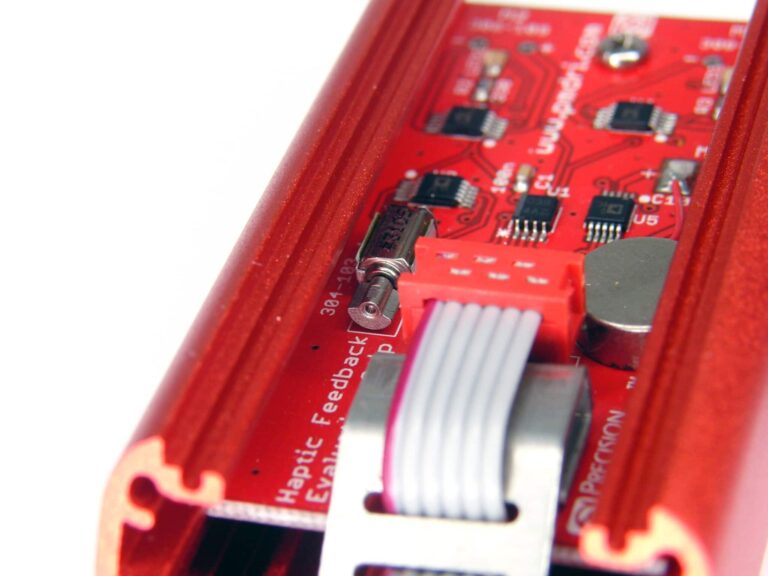

Vibrationsaktuatoren/-motoren sorgen für die Umwandlung der elektrischen Signale in spürbare Vibrationen und mechanische Impulse.

Meist handelt es sich dabei um ERM-, LRA- oder Solenoid-Motoren.
